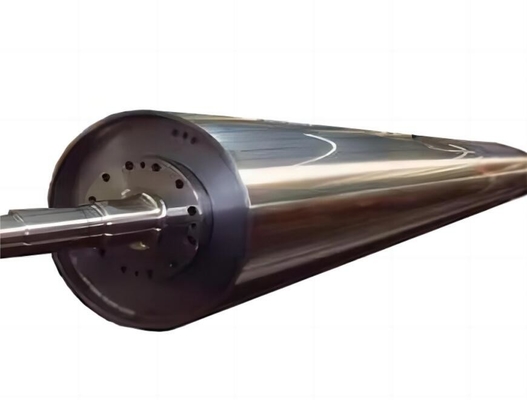

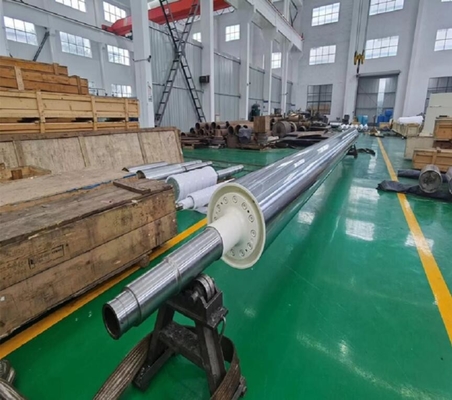

BOPP এবং BOPET ফিল্ম উত্পাদন লাইন জন্য আয়না পৃষ্ঠ শীতল রোলার

BOPP/BOPET ফিল্ম উৎপাদন লাইনের জন্য শীতল রোলার

বর্তমানে, তাপ স্থানান্তর রোলের অভ্যন্তরীণ কাঠামোটি একটি দ্বি-স্তর একক প্রবাহের সেটিং এবং একটি দ্বি-স্তর দ্বি-প্রবাহের সেটিংতে বিভক্ত।অভ্যন্তরীণ মাধ্যম হল জল বা তাপ স্থানান্তর তেলএই দুই প্রকারের অভ্যন্তরীণ কাঠামো ভিন্ন, এবং উত্পাদন প্রক্রিয়াও ভিন্ন। খরচ উপর একটি বড় প্রভাব আছে।

1. প্রসারিত একক প্রবাহ তাপ স্থানান্তর রোলার অভ্যন্তরীণ কাঠামোঃ এই মডেল তাপ স্থানান্তর শীতল রোলার একটি বাইরের শেল, একটি অভ্যন্তরীণ শেল এবং অভ্যন্তরীণ শেল উপর একটি স্পাইরাল baffle গঠিত হয়।পাইপ থেকে অভ্যন্তরীণ এক-প্রবাহ তাপ পাইপ মধ্যে জল বা তাপ তেল সঞ্চালিত, অন্য পাশের দেয়াল থেকে শুরু করে, এইভাবে তাপ অপসারণ. অক্সিজেন উদ্দেশ্য অর্জন করতে.

2. ডাবল-লেয়ার ডাবল-ফ্লো হিট-পরিবাহী রোলারের অভ্যন্তরীণ কাঠামোঃ এই মডেলের হিট-পরিবাহী শীতল রোলারটি একটি বাইরের শেল দিয়ে গঠিত,একটি অভ্যন্তরীণ শেল এবং অভ্যন্তরীণ শেল উপর একটি স্পাইরাল baffleঅতএব, উপরের বিপরীতে, এই তাপ পরিবাহী রোলার একটি ডাবল-স্তর ডাবল প্রবাহ গ্রহণ করে। অ্যালুমিনিয়াম খাদ পুনর্ব্যবহার পদ্ধতি।জল বা তাপ তেল অভ্যন্তরীণ প্রবাহ মাধ্যমে নল পাইপ থেকে তাপ স্থানান্তর নল মধ্যে সঞ্চালিতএর দ্বৈত দক্ষতা বেশি, উৎপাদন প্রক্রিয়া জটিল এবং খরচ বেশি।

পণ্যের পরামিতি

ডাবল শেল নির্মাণ
S355 (Q345B) থেকে অভ্যন্তরীণ এবং বাইরের টিউব
প্রবাহ-সিস্টেমঃ অভ্যন্তরীণ এবং বাইরের টিউব মধ্যে চ্যানেল welded নেতৃস্থানীয় spirals দ্বারা পৃথক
ডিস্ক/শ্যাফ্ট নির্মাণঃ Q345B থেকে সঙ্কুচিত এবং ঝালাই করা শ্যাফ্ট এবং সাইড ডিস্ক
রোলার পৃষ্ঠঃ ক্রোম লেপ, সিরামিক লেপ

স্ট্যাটিক এবং ডায়নামিক প্রয়োজনীয়তা এবং সহনশীলতাঃ সিলিন্ডার ফর্ম ≤0.1mm, গোলাকারতা ≤0.1mm, গতিশীল ভারসাম্য G2।5
