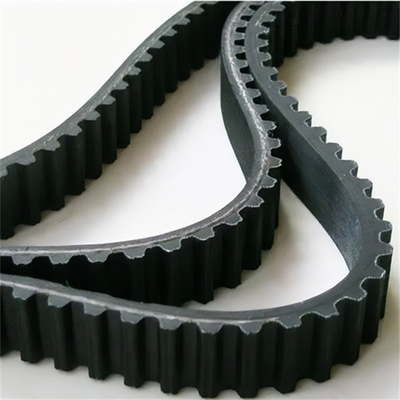

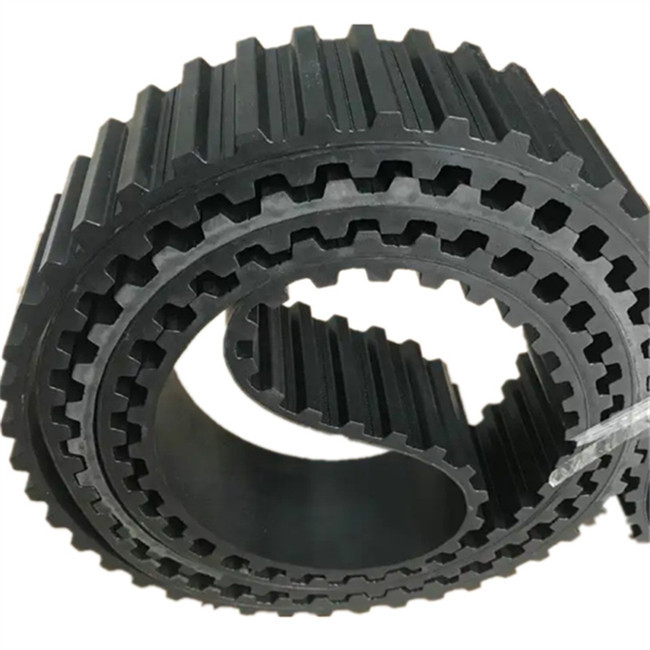

রাবার টাইমিং বেল্ট ট্র্যাপিজয়েডাল দাঁত
ট্র্যাপিজয়েডাল টাইমিং বেল্ট একটি ট্রান্সমিশন ডিভাইস, যা মূলত তিনটি অংশ নিয়ে গঠিতঃ বেল্টের দেহ, শক্তিশালী ক্যানভারেজ বিভাগ এবং সংযোজক। এর স্পেসিফিকেশনগুলির মধ্যে দৈর্ঘ্য, দাঁতের পিচ, প্রস্থ ইত্যাদি অন্তর্ভুক্ত রয়েছে।এই স্পেসিফিকেশন সরাসরি সিঙ্ক্রোনিক বেল্ট ড্রাইভের কর্মক্ষমতা এবং জীবন প্রভাবিত করেট্রাপিজয়েডাল টাইমিং বেল্টের স্পেসিফিকেশন এবং পরামিতিগুলির সঠিক নির্বাচন ট্রান্সমিশনের স্থিতিশীলতা এবং জীবনের দীর্ঘায়ু নিশ্চিত করতে পারে।
1.দৈর্ঘ্য
যদি দৈর্ঘ্য খুব ছোট হয়, তাহলে এটি সহজে বিয়ারিং, চেইন এবং অন্যান্য যন্ত্রপাতিগুলির অতিরিক্ত লোডিংয়ের দিকে পরিচালিত করবে, যা সিঙ্ক্রোনস বেল্টের জীবনকে সংক্ষিপ্ত করবে; যদি দৈর্ঘ্য খুব দীর্ঘ হয়,এটি সহজেই অস্থির সংক্রমণের দিকে পরিচালিত করবে.
2. দাঁত পিচ
দাঁত পিচ যত বড়, গতির অনুপাত তত ছোট, এবং ট্রান্সমিশন টর্ক তত ছোট। দাঁত পিচ যত ছোট, ট্রান্সমিশন টর্ক তত বড়।
3. প্রস্থ
বেল্টের প্রস্থ যত বড়, তত বেশি শক্তি প্রেরণ করা যায় এবং সিঙ্ক্রোনস বেল্টের লোড বহন ক্ষমতা তত বেশি।
আমাদের স্বাভাবিক স্পেসিফিকেশনঃ
|
মডেল
|
পিচ ((মিমি)
|
দাঁতের উচ্চতা ((মিমি)
|
বেল্ট বেধ ((মিমি)
|
কোণ
|
|
এমএক্সএল
|
2.032
|
0.51
|
1.14
|
40
|
|
এক্সএল
|
5.080
|
1.27
|
2.30
|
40
|
|
এল
|
9.525
|
1.91
|
3.60
|
40
|
|
এইচ
|
12.70
|
2.29
|
4.30
|
40
|
|
এক্সএইচ
|
22.225
|
6.35
|
11.20
|
40
|
|
XXH
|
31.750
|
9.53
|
15.70
|
40
|
বৈশিষ্ট্যঃ
বেল্টের দাঁতগুলি অ্যারামাইডযুক্ত একটি শক্তিশালী নেওপ্রেন যৌগ থেকে তৈরি করা হয়, যা বেল্টের দাঁতগুলির উচ্চ কাটার শক্তি নিশ্চিত করে।
উচ্চ প্রসার্য শক্তি, ফাইবারগ্লাস কর্ড উচ্চ শক্তি, উচ্চ নমনীয়তা এবং উচ্চ প্রসার্য প্রসারিত সরবরাহ করে।
নেওপ্রেনে এটিকে ময়লা, চর্বি এবং আর্দ্রতা থেকে রক্ষা করে।
অ্যাপ্লিকেশন এলাকাঃ
মুদ্রণ, প্যাকেজিং, কাগজ তৈরি, মেশিন টুলস, টেক্সটাইল, খোদাই, পেট্রোকেমিক্যালস এবং অন্যান্য পরিবেশে উচ্চ লোড এবং উচ্চ গতির ড্রাইভ ডিভাইস প্রয়োজন।
ট্র্যাপিজয়েডাল টাইমিং বেল্ট একটি ট্রান্সমিশন ডিভাইস, যা মূলত তিনটি অংশ নিয়ে গঠিতঃ বেল্টের দেহ, শক্তিশালী ক্যানভারেজ বিভাগ এবং সংযোজক। এর স্পেসিফিকেশনগুলির মধ্যে দৈর্ঘ্য, দাঁতের পিচ, প্রস্থ ইত্যাদি অন্তর্ভুক্ত রয়েছে।এই স্পেসিফিকেশন সরাসরি সিঙ্ক্রোনিক বেল্ট ড্রাইভের কর্মক্ষমতা এবং জীবন প্রভাবিত করেট্রাপিজয়েডাল টাইমিং বেল্টের স্পেসিফিকেশন এবং পরামিতিগুলির সঠিক নির্বাচন ট্রান্সমিশনের স্থিতিশীলতা এবং জীবনের দীর্ঘায়ু নিশ্চিত করতে পারে।
1.দৈর্ঘ্য
যদি দৈর্ঘ্য খুব ছোট হয়, তাহলে এটি সহজে বিয়ারিং, চেইন এবং অন্যান্য যন্ত্রপাতিগুলির অতিরিক্ত লোডিংয়ের দিকে পরিচালিত করবে, যা সিঙ্ক্রোনস বেল্টের জীবনকে সংক্ষিপ্ত করবে; যদি দৈর্ঘ্য খুব দীর্ঘ হয়,এটি সহজেই অস্থির সংক্রমণের দিকে পরিচালিত করবে.
2. দাঁত পিচ
দাঁত পিচ যত বড়, গতির অনুপাত তত ছোট, এবং ট্রান্সমিশন টর্ক তত ছোট। দাঁত পিচ যত ছোট, ট্রান্সমিশন টর্ক তত বড়।
3. প্রস্থ
বেল্টের প্রস্থ যত বড়, তত বেশি শক্তি প্রেরণ করা যায় এবং সিঙ্ক্রোনস বেল্টের লোড বহন ক্ষমতা তত বেশি।
আমাদের স্বাভাবিক স্পেসিফিকেশনঃ
| মডেল |
পিচ ((মিমি) |
দাঁতের উচ্চতা ((মিমি) |
বেল্ট বেধ ((মিমি) |
কোণ |
| এমএক্সএল |
2.032 |
0.51 |
1.14 |
40 |
| এক্সএল |
5.080 |
1.27 |
2.30 |
40 |
| এল |
9.525 |
1.91 |
3.60 |
40 |
| এইচ |
12.70 |
2.29 |
4.30 |
40 |
| এক্সএইচ |
22.225 |
6.35 |
11.20 |
40 |
| XXH |
31.750 |
9.53 |
15.70 |
40 |
বৈশিষ্ট্যঃ
বেল্টের দাঁতগুলি অ্যারামাইডযুক্ত একটি শক্তিশালী নেওপ্রেন যৌগ থেকে তৈরি করা হয়, যা বেল্টের দাঁতগুলির উচ্চ কাটার শক্তি নিশ্চিত করে।
উচ্চ প্রসার্য শক্তি, ফাইবারগ্লাস কর্ড উচ্চ শক্তি, উচ্চ নমনীয়তা এবং উচ্চ প্রসার্য প্রসারিত সরবরাহ করে।
নেওপ্রেনে এটিকে ময়লা, চর্বি এবং আর্দ্রতা থেকে রক্ষা করে।
অ্যাপ্লিকেশন এলাকাঃ
মুদ্রণ, প্যাকেজিং, কাগজ তৈরি, মেশিন টুলস, টেক্সটাইল, খোদাই, পেট্রোকেমিক্যালস এবং অন্যান্য পরিবেশে উচ্চ লোড এবং উচ্চ গতির ড্রাইভ ডিভাইস প্রয়োজন।
