এল সিরিজ অ্যানোডাইজড অ্যালুমিনিয়াম Trapezoidal দাঁত টাইমিং বেল্ট পলি
টাইমিং বেল্ট পলি সাধারণত 45 # ইস্পাত, অ্যালুমিনিয়াম খাদ, কাস্ট আয়রন, কাস্ট অ্যালুমিনিয়াম, ব্রোঞ্জ এবং অন্যান্য উপকরণ থেকে তৈরি করা হয়। এটি তিনটি অংশ নিয়ে গঠিতঃ রিম, স্পিক এবং হাব।অভ্যন্তরীণ গর্ত বৃত্তাকার আকারে পাওয়া যায়পৃষ্ঠের চিকিত্সার মধ্যে রয়েছে প্রাকৃতিক অক্সিডেশন, কালো হওয়া, গ্যালভানাইজিং, রঙ গ্যালভানাইজিং এবং উচ্চ-ফ্রিকোয়েন্সি quenching।
মোটর দ্বারা উত্পাদিত ঘূর্ণন শক্তি প্রেরণের একটি প্রক্রিয়া হিসাবে, সিঙ্ক্রোনস পলি এবং সিঙ্ক্রোনস বেল্টগুলি সাধারণত ডিজাইনে ব্যাপকভাবে ব্যবহৃত হয়।ট্রান্সমিশন এবং ট্রান্সমিশন ফাংশন টাইমিং বেল্ট pulley এবং টাইমিং বেল্ট দাঁত মধ্যে সংযুক্তি মাধ্যমে অর্জন করা হয়.
ট্রাপিজয়েডাল দাঁত টাইমিং বেল্ট পলি সবচেয়ে ব্যাপকভাবে ব্যবহৃত হয় এবং বিভিন্ন সিরিজ বিভক্ত করা হয়ঃ
MXL/XXL/XL/L/H/XH/XXH সিরিজ, T2.5/T5/T10/T20 সিরিজ।
টেকনিক্যাল প্যারামিটারঃ
|
প্রকার
|
বি ডব্লিউ
|
hg
|
Y+১.৫°
|
rb
|
rt
|
2k
|
|
এমএক্সএল
|
0.84±0.05
|
0.69
|
20
|
0.35
|
0.13
|
0.508
|
|
XXL
|
1.14±0.05
|
0.84
|
25
|
0.35
|
0.30
|
0.508
|
|
এক্সএল
|
1.32±0.05
|
1.65
|
25
|
0.41
|
0.64
|
0.508
|
|
এল
|
3.০৫±০।10
|
2.67
|
20
|
1.19
|
1.17
|
0.706
|
|
এইচ
|
4.19±0.13
|
3.05
|
20
|
1.60
|
1.6
|
1.372
|
|
এক্সএইচ
|
7.90±0.15
|
7.14
|
20
|
1.98
|
2.39
|
2.794
|
|
XXH
|
12.17±0.18
|
10.31
|
20
|
3.96
|
3.18
|
3.048
|
বৈশিষ্ট্যঃ
1. সঠিক অবস্থানঃ ট্রাপিজয়েডাল দাঁত টাইমিং বেল্ট পলি এর দাঁতের নকশা গিয়ার থেকে উদ্ভূত, যা সঠিক অবস্থান ক্ষমতা প্রদান করতে পারে।এটি তাদের সঠিক ট্রান্সমিশন এবং অবস্থান প্রয়োজন যে অ্যাপ্লিকেশন খুব দরকারী করে তোলে, যেমন যন্ত্রপাতি, টেক্সটাইল মেশিন, গৃহস্থালী যন্ত্রপাতি, বাণিজ্যিক সরঞ্জাম এবং ইঞ্জিনের ক্যামশ্যাফ্ট ট্রান্সমিশন।
2কার্যকর ট্রান্সমিশনঃ ট্র্যাপিজয়েডাল দাঁত টাইমিং বেল্ট পলিটি একটি চেইন বা গিয়ার ট্রান্সমিশনের মতো ইতিবাচক দাঁত সরবরাহ করার জন্য টাইমিং বেল্টের দাঁতের আকারের সাথে মেলে।এই সামনের গিয়ারিং উচ্চতর ট্রান্সমিশন দক্ষতা প্রদান এবং শক্তি ক্ষতি কমাতে পারেন.
3. স্লাইডিং এবং রিটার্ন স্ট্রোক হ্রাস করুনঃ ট্র্যাপেজয়েডাল দাঁত টাইমিং বেল্ট পলিটির দাঁতের নকশা স্লাইডিং এবং রিটার্ন স্ট্রোক কার্যকরভাবে হ্রাস করতে পারে।এর মানে হল যে উচ্চ গতি এবং উচ্চ টর্ক পরিবর্তন সঙ্গে অ্যাপ্লিকেশন, ট্রাপিজয়েডাল দাঁত টাইমিং বেল্ট পলি আরও স্থিতিশীল এবং নির্ভরযোগ্য ট্রান্সমিশন কর্মক্ষমতা প্রদান করতে পারে।
4. উচ্চ টর্ক ট্রান্সমিশন ক্ষমতাঃ ট্রাপিজয়েডাল দাঁত টাইমিং পলি এর নকশা এটি উচ্চ টর্ক ট্রান্সমিশন প্রতিরোধ করতে সক্ষম করে।এই উচ্চ টর্ক আউটপুট প্রয়োজন অ্যাপ্লিকেশন জন্য তাদের আদর্শ তোলে, যেমন শিল্প যন্ত্রপাতি এবং অটোমোবাইল ইঞ্জিন।
5. বিস্তৃত প্রাপ্যতাঃ ট্র্যাপিজয়েডাল দাঁত টাইমিং পলিতে এমএক্সএল, এক্সএল, এল, এইচ, এক্সএইচ, এক্সএইচএইচ এবং অন্যান্য স্পেসিফিকেশন সহ দাঁতের বিস্তৃত স্পেসিফিকেশন রয়েছে।এই trapezoidal দাঁত synchronous pulleys বাজারে খুব সাধারণ এবং সহজেই পাওয়া যায় তোলে.

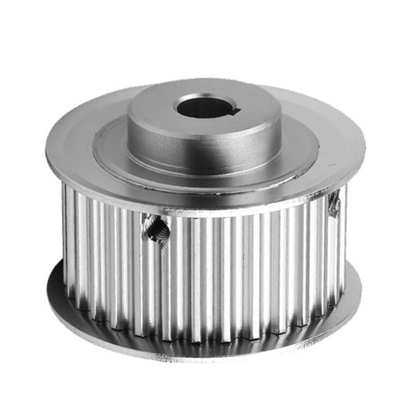

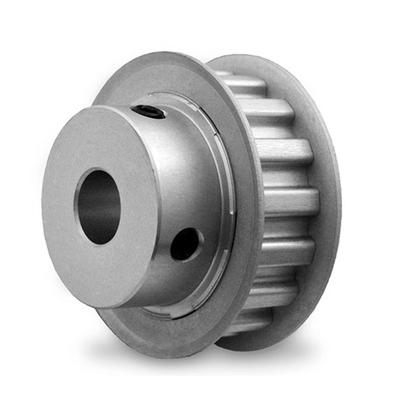

রেফারেন্স ছবি:
